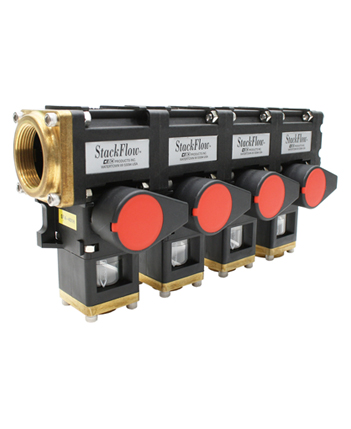

SFA-4XXX
Many combinations can be assembled to provide a compact high volume cooling distribution manifold. StackValve™ for supply and StackFlow™ for return.
Inport Sizes: 1/2", 3/4", 1", 1-1/4", 1-1/2"
Output Sizes:
One Port: 1/4", 3/8", 1/2", 3/4", 1", 1-1/2"
Two Port: 1/4", 3/8", 1/2"
Four Port: 1/8", 1/4", 3/8"
StackFlow™ Cv: 13 1-1/2" "IN", 1" "OUT"
Pressure Rating: 5 to 100 PSI
Fluid Temperature 20° to 160°F (-5° to 70°C)
For custom assemblies, contact factory.

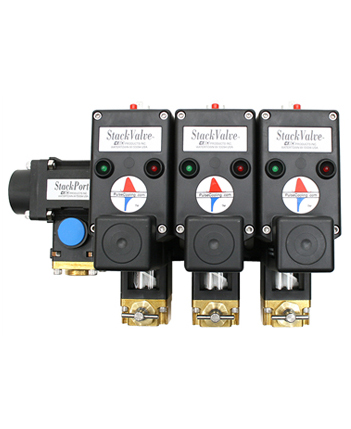

SPA-4XXX
Many combinations can be assembled to provide a compact high volume cooling distribution manifold. Stack products can be used in combination to achieve desired results.
Inport Sizes: 1/2", 3/4", 1", 1-1/4", 1-1/2"
Output Sizes:
One Port: 1/4", 3/8", 1/2", 3/4", 1", 1-1/2"
Two Port: 1/4", 3/8", 1/2"
Four Port: 1/8", 1/4", 3/8"
StackPort™ Cv: 16.5 1-1/2" "IN", 1" "OUT"
StackValve™ Cv: 7.5 1-1/2" "IN", 1" "OUT"
Voltages: 12VDC, 24 VAC, 24 VDC, 120 VAC, 240 VAC
Pressure Rating: 5 to 100 PSI
Fluid Temperature 20° to 160°F (-5° to 70°C)
For custom assemblies, contact factory.
Highly versatile and can be arranged in any configuration to meet any flow need.
StackPort™
StackShort™
StackFlow™
StackValve™
StackAnalog™
StackDigital™
All endcaps are available in NPT, BSPP, BSPT.
1/2" IN End Cap
3/4" IN End Cap
1" IN End Cap
1-1/4" IN End Cap
1-1/2" IN End Cap
All endcaps are available in NPT, BSPP, BSPT.
1/8" OUT End Cap
1/8" (4) OUT End Cap
1/4" OUT End Cap
1/4" (2) OUT End Cap
1/4" (4) OUT End Cap
3/8" OUT End Cap
3/8" (2) OUT End Cap
3/8" (4) OUT End Cap
1/2" OUT End Cap
1/2" (2) OUT End Cap
3/4" OUT End Cap
1" OUT End Cap
1-1/4" OUT End Cap
1/4" OUT Valve Cap
3/8" OUT Valve Cap
1/2" OUT Valve Cap
1/4" OUT Check Cap
3/8" OUT Check Cap
1/2" OUT Check Cap
End Partition Plate
End Temperature Cap
End Pressure Cap - EP-100
End Pressure Cap - EP-160
20 Mesh Course
30 Mesh Medium
40 Mesh Fine
Flow Window Assembly
High Flow - 3 Blade - 1-60 GPM
Low Flow - 3 Blade - 0.5-10 GPM
High Flow - 6 Blade - 1-30 GPM
Low Flow - 6 Blade - 0.2-3.4 GPM
High Flow - 3 Blade - 1-60 GPM
Reverse Flow
Low Flow - 3 Blade - 0.5-10 GPM
Reverse Flow
Low Flow - 6 Blade - 0.2-3.4 GPM
Reverse Flow
